DESARROLLOS
con DOS STAMP
Las placas DOS Stamp fabricadas
por Bagotronix Inc., de
Florida, USA,
proporcionan una poderosa
solucion para aplicaciones
que requieran la
potencia de un procesador
AMD188ES a 40MHz, con
compatibilidad PC,
capacidad ISP (In-System-Programming)
via Flash y la posibilidad
de
autoencendido via RTC
y múltiples modos de bajo
consumo, en un formato
de tamaño mínimo (6.60cm
x 5.08cm).
Además, es posible agregar
a costo razonable un poderoso
conversor A/D
de 8 canales y 12 bits
de resolución, además
de un módulo M-Systems
Disk-on-Chip 2000
desde 8MB hasta 144MB.
L&R
Ingeniería diseñó
además una placa

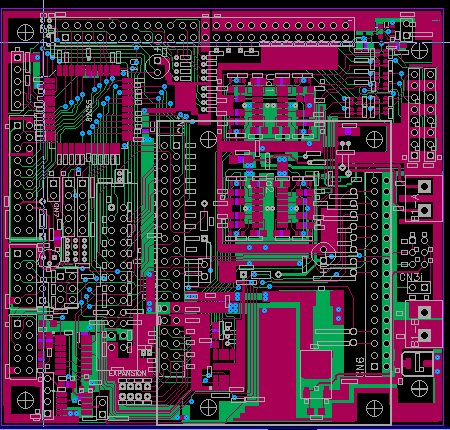

denominada DS4AUX (Figura
1,2) , de idénticas dimensiones
a una placa PC/104 tradicional
(dimensiones en mm de
96.52 x 91.44 x 15.24)
, que permite funcionar
de "carrier" para el módulo
DOS Stamp, agregando las
siguientes funciones:
-
Entrada/Salida
digital ampliada utilizando
un Chip 82C55 (SMT).
-
Entrada
para Teclado.
-
Salida
para LCD alfanumérico,
con generador de -V(lcd)
y control de contraste,
y transistor para activación
de backlight.
-
Watchdog
ampliado con DISABLE,
generador de RESET,
chip MAX813L, y header
para RESET y KICKSTART
externos.
-
Headers separados para
COM1 / COM2 y salida
RS485, con línea DCD
para Módem.
-
MOSFET para control
de Autoencendido/Apagado
por RTC, programable.
-
Etapa
de entrada analógica
con 8 filtros activos
de paso bajo bypasseables,
y buffer para Vref de
4.096V
-
Entrada
limitada y protegida
para medición de frecuencia.
- 1 Header
de Expansión del Bus DOS Stamp.
- 1 Header
de 50 pines para acceso a los Ports del 82C55, compatible con Micro/Sys
Netsock/100

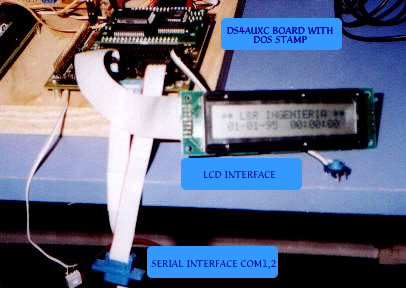

Figura
1: Placa DS4AuxC con DOS Stamp
Al
igual que sus congéneres PC/104, el DOS Stamp se comporta como una PC Industrial,
con múltiples ventajas respecto a los procesadores tradicionales:
-
Sencillez
de
programación:
El
DOS
Stamp
incluye
la
80186
Embedded
BIOS
y
el
DOS
4.0
de
General
Software,
Inc.
Tiene
un
poderoso
FileSystem,
con
un
subset
de
comandos
del
DOS
tradicional.
-
Las
herramientas de programación
(compiladores, linkeadores,
cross-ensambladores)
son de amplia disponibilidad
y relativamente bajo
costo, ya que son las
mismas utilizadas por
las PCs comunes. En
esto contrastan con
herramientas de buena
calidad desarrolladas
para procesadores de
otras marcas, con menor
difusión.
-
Puede
integrarse un Sistema
Operativo de Tiempo
Real (completo) con
capacidad multitarea,
o lo que se conoce como
un "Real-Time Executive"
(programa núcleo
de Tiempo Real, como
el Kernel uC/OSii de
J. Labrosse) que no
reemplaza al DOS, sino
que permite una integración
con el mismo, el uso
de tareas múltiples
y un tiempo de ejecución
previsible.
-
Proveemos
la DS4Auxc con o sin
el DOS Stamp (puede
adquirirlo directamente
a
www.bagotronix.com),
y con esquemáticos,
documentación ampliada
y un CD con software
para trabajar directamente
(imprescindible: inglés).
Por
favor escríbanos
para información
adicional, disponibilidad
y precios de sistemas
DOS Stamp y DS4Aux.
|
